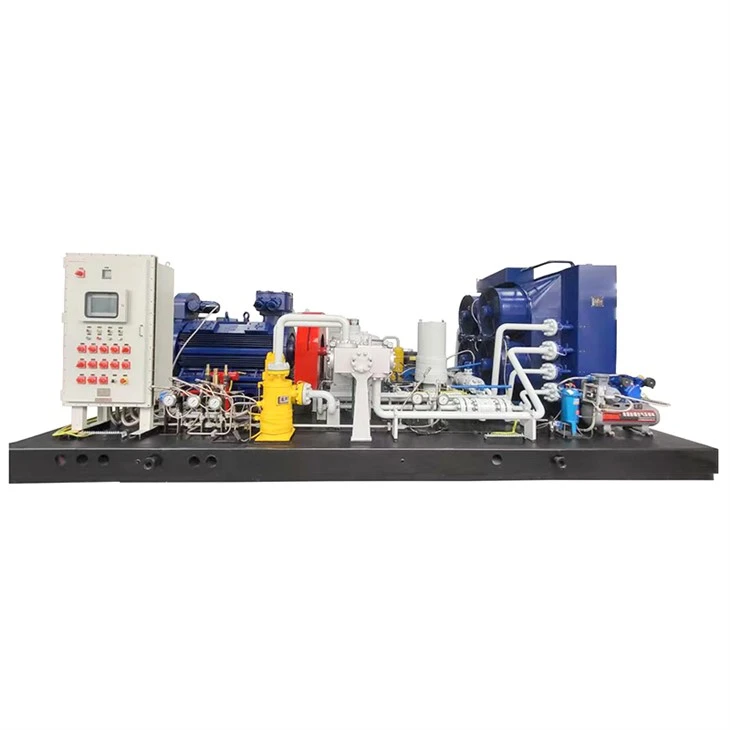

Panoramica

Il compressore per metano metano di tipo Z-ad alte prestazioni- è progettato per la compressione del gas naturale-continua nelle stazioni di rifornimento di metano e nei sistemi di distribuzione del gas industriale.

Il suo layout strutturale equilibrato riduce lo squilibrio meccanico, garantendo stabilità operativa a lungo-termine in condizioni di pieno-carico sostenute. Il sistema è progettato per offrire elevata efficienza energetica, sicurezza sul campo senza compromessi e cicli di manutenzione prevedibili in applicazioni ad alta-domanda.

Applicazioni tipiche: stazioni di rifornimento di GNC madre-figlia, sollevamento di gas condotte a lunga- distanza e sistemi industriali di miscelazione di idrogeno/gas naturale.

Dati dei parametri

Compressore alternativo di tipo Z-

Parametro	Tipo Z 1.0	Tipo Z 2.0	Tipo Z 3.0	Tipo Z 4.0	Tipo Z 5.0
Configurazione	Design integrato coassiale, montato su skid-	Design integrato coassiale, montato su skid-	Design integrato coassiale, montato su skid-	Design integrato coassiale, montato su skid-	Design integrato coassiale, montato su skid-
Medio	Gas acido	Gas-associato al petrolio	Gas naturale	Gas naturale	Gas naturale
Raffreddamento	Raffreddamento ad aria-	Raffreddamento ad aria-	Raffreddamento ad aria-	Raffreddamento ad aria-	Raffreddamento ad aria-
Metodo di lubrificazione del cilindro	Olio	Olio	Olio	Olio	Olio
Gettare	1	2	2	3	3
Fase di compressione	1 / 2	2	2	2	2
Capacità di scarico (m³/min)	1.4-5.7	11.2-14.7	10.9-17.5	28	34 – 35
Pressione di aspirazione bar (G)	0.3-13	0.5-1.6	8-13	2	2.0 / 2.3
Pressione di scarico bar (G)	20-45	21	20-45	20.5	27 – 29
Corsa del pistone (mm)	280	280	280	280	280
Velocità dell'albero motore (giri/min)	360.250(il più basso)	360	400	400	400
Potenza dell'albero (kw)	85 kW (115 CV)	170 kW (230 CV)	245 chilowatt	416 kW	596 kW (800 CV)
Forza del pistone (kN)	100	100	120	150	150
Dimensioni (L × P × A) (mm)	676019201780	630025002540	670033502540	670044002540	1055045003900
Peso del compressore (chilogrammo)	10000	17000	15000	30000	46000
Peso del gruppo compressore (kg)	14000	20000	22600	45000	50000

Compressore alternativo di tipo Z-
Ogni unità viene sottoposta a un test meccanico continuo obbligatorio di 4-ore e a un test di tenuta della pressione presso il nostro banco di prova in fabbrica prima dell'imballaggio. I registri dei test certificati vengono forniti con la documentazione di spedizione.

Principali vantaggi tecnici

Il bilanciamento simmetrico di tipo Z- riduce le forze di inerzia reciproca, diminuendo le vibrazioni meccaniche e contribuendo a prolungare la durata operativa di cuscinetti e guarnizioni.

L'intercooling multi-stadio ottimizza le temperature del gas inter-stadio, riducendo il consumo energetico specifico per contribuire a ridurre i costi operativi a lungo termine-della struttura.

Gli elementi di filtraggio dell'olio e separazione multistadio ad alta-efficienza-riducono al minimo il trascinamento dell'olio, mantenendo il gas compresso allineato ai requisiti di purezza standard ISO 15403.

I componenti di pressione lavorati a CNC- ad alta precisione mantengono tolleranze strette, garantendo l'intercambiabilità affidabile delle parti per i team di manutenzione internazionali.

Autorità di ingegneria e supporto globale

10+ anni di esperienza ingegneristica:Progettato e ottimizzato da un team interno di ricerca e sviluppo con un'esperienza media di dieci anni nella compressione di gas alternativa ad alta-pressione.

Capacità all'ingrosso e OEM:Operiamo come impianto di produzione diretta, supportando modifiche specializzate, skid a pressione personalizzati e fornitura di apparecchiature senza marchio o co-branded per appaltatori e distributori di ingegneria esteri.

Standard internazionali e conformità

Gestione della qualità

Struttura certificata ISO 9001:2015

Codici di progettazione e produzione

Conforme ad ASME Sec VIII (opzionale) / GB150

Sicurezza elettrica

Strumentazione-antideflagrante conforme alle zone IECEx/ATEX.

Documentazione e risultati finali del progetto

Pre-acquisto:Schemi P&ID completi, disegni generalizzati di layout/fondamenta e matrici di corrispondenza-pressione personalizzate.

Con spedizione:EN 10204 3.1 Certificati dei materiali, registri dei test idrostatici e FAT di 4 ore in fabbrica e manuali completi di funzionamento e manutenzione (O&M).

Domande frequenti

D: Fornite report di ispezione-di terze parti (TPI)?

R: Sì. Ci coordiniamo regolarmente con agenzie di verifica internazionali come SGS, BV o TÜV per ispezioni complete pre-spedizione presso il nostro banco di prova in fabbrica.

D: Come vengono gestiti i pezzi di ricambio critici per gli acquirenti esteri?

R: Con la spedizione iniziale forniamo un kit standardizzato di parti soggette a usura per 1-anno di utilizzo-operativo e manteniamo un canale di trasporto aereo globale rapido per le sostituzioni di componenti di emergenza.

D: La configurazione può essere personalizzata per specifici standard della rete e del sito locale?

R: Sì. Motori, elementi elettrici e recipienti a pressione possono essere configurati per soddisfare i requisiti locali, comprese specifiche griglie a doppia-tensione, frequenze di 50 Hz/60 Hz e protocolli locali a prova di esplosione-.

D: Quale supporto per l'installazione e la messa in servizio è disponibile a livello globale?

R: Forniamo piani di fondazione isometrici dettagliati, schemi P&ID completi e supervisione tecnica remota diretta durante l'installazione, con opzioni per l'invio di tecnici sul campo-in loco tramite i nostri partner regionali.
